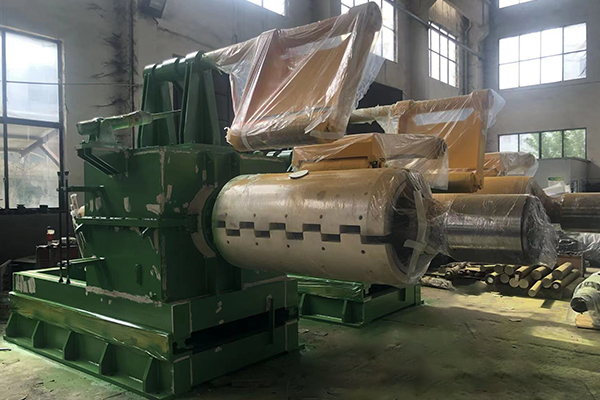

开卷机

开卷机是金属板材校平的专用设备，用于校平线钢板、不平整板可根据相关配置组成开卷、校平、剪切生产线和其它板材制品生产线。适用于机械、车辆、金属制品家用电器、钢构、装饰等行业。

开卷机芯轴通过四个端面上带斜度燕尾槽连接四块扇形板，每块扇形板在尾端通过一个径向滑道防止其轴向窜动，但可以实现沿径向涨缩。在卷筒轴尾端连接有旋转油缸，油缸活塞杆通过卷筒轴中心的拉杆驱动前端四棱轴轴向滑动，从而带动扇形板径向涨缩。卷筒可以通过附加的四块扇形板来增加公称直径。开卷机机架可以在机座的导轨上移动，由液压缸进行驱动，可实现中心位置控制。为加强卷筒的稳定性，在卷筒头部设计有支撑臂装置，当卷筒上有钢卷时，支撑臂通过油缸驱动，托住卷筒头部，平时支撑臂缩回，不会影响钢卷上卷。
