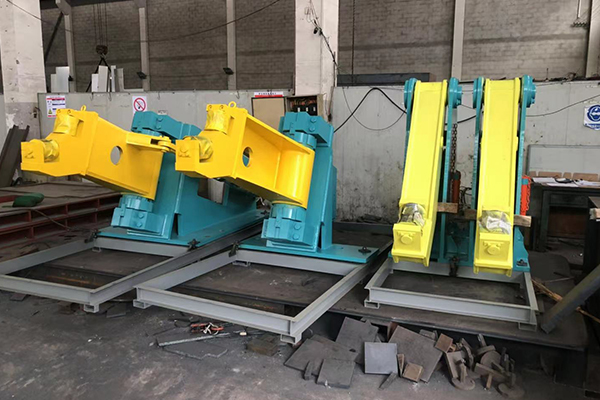

辅助支撑

辅助支撑是在工件完全定位后才与工件接触，锁紧后的辅助支撑对工件产生如同固定垫块一样的支撑作用，向活塞运动的反方向对任何压紧力或切削力提供反作用力，在不影响三点平面定位的情况下提供额外支撑点。液压锁紧辅助支撑常运用在液压夹具中，其动作迅速、辅助时间短、支撑可靠。

其工作原理是：当工件定位、夹紧后经系统控制从油道通入压力油，使活塞缩回，在连接臂、升起弹簧的共同作用力下，支撑柱塞杆上升，接触到工件。接触后活塞仍然到行程终端为止上升，升起弹簧力的负荷施加到工件上。而后从另一油道通入压力油，使得薄壁夹紧套锁紧支撑柱塞杆。加工结束后，给薄壁夹紧套侧泄压，取下工件，支撑柱塞杆通过连接臂在活塞伸出作用下回位。此结构中，支撑力的大小与薄壁夹紧套侧的油压、薄壁夹紧套尺寸、变形量等有关。所以支撑是否有效可靠，薄壁夹紧套的选择尤为重要。
